High Performance 2 Flute Ball Nose End Mills

Mga Naprosesong Materyales	Pre-Pinatigas na Bakal 40~50HRC				Pinatigas na Bakal 50~60HRC				Pinatigas na Bakal 60~68HRC
Radius ng Ball Head (mm)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	a p (mm)	a e (mm)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	a p (mm)	a e (mm)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	a p (mm)	a e (mm)
R0.5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10.0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Maximum Cutting Depth

1. Mangyaring gumamit ng high-precision at high rigidity equipment at fixtures.
2. Kapag mahina ang higpit ng machine tool at pag-install ng workpiece, maaaring mangyari ang vibration at abnormal na tunog. Sa kasong ito, ang bilis at rate ng feed sa talahanayan sa itaas ay dapat na bawasan taon-sa-taon.
3. Mangyaring gumamit ng air cooling o MQL (minimum na halaga ng oil mist cooling).
4. Inirerekomenda na gumamit ng sequential milling para sa side milling.
5. Bawasan ang haba ng pagsususpinde ng tool hangga't maaari nang walang panghihimasok.

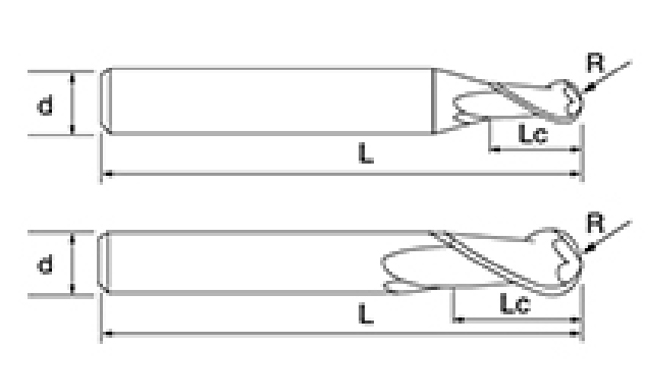

Ang NNH-2B high-performance 2-flute ball nose end mill series ay available sa iba't ibang detalye, mula 1mm hanggang 20mm ang diameter. Ang kakayahang umangkop na ito ay nagbibigay-daan sa mga user na pumili ng pinakaangkop na tool para sa kanilang mga kinakailangan sa machining, kung para sa pinong ukit o malalim na paggiling ng lukab. Ang bawat variant ay maingat na ino-optimize sa haba ng flute nito at pangkalahatang mga sukat upang matiyak ang katumpakan at kahusayan sa iba't ibang mga application.

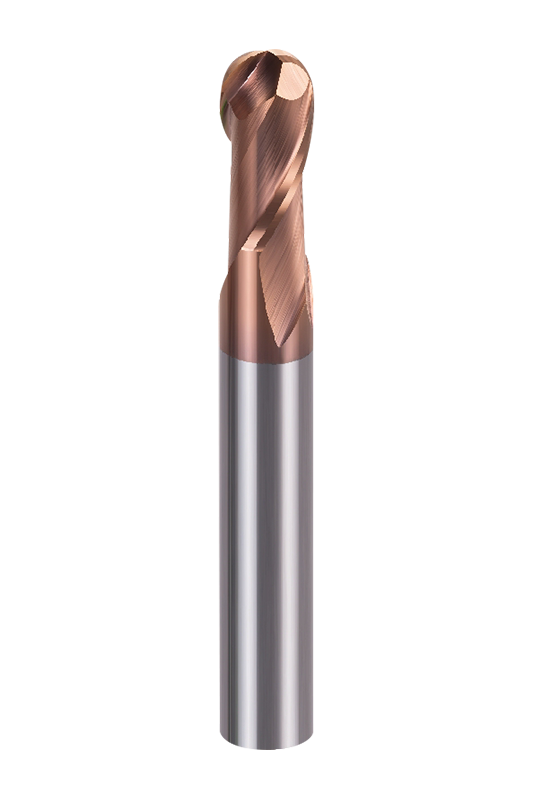

Dinisenyo gamit ang ball nose geometry, ang end mill na ito ay nagbibigay ng mas maayos na transition sa 3D surface machining kumpara sa flat nose milling cutter. Ang hugis na ito ay nakakatulong na bawasan ang paglaban sa pagputol at pagbutihin ang katatagan ng tool. Ang 30° helix angle ay nagpapahusay ng chip evacuation habang pinapaliit ang vibration, tinitiyak ang matatag na performance ng machining. Bilang karagdagan, ang 2-flute na istraktura ay nagbibigay-daan para sa mas mahusay na pag-alis ng chip sa high-speed machining, na ginagawa itong perpekto para sa mahusay na pag-alis ng materyal.

Gumagamit ang produktong ito ng advanced na AlTiSiN coating technology, na ipinares sa isang substrate na may mga ultra-fine particle (0.4μm). Ito ay makabuluhang nagpapabuti sa wear at heat resistance, na nagpapahintulot sa tool na mapanatili ang pagganap kahit na sa mga high-hardness machining application. Ang mga end mill ng NNH-2B ay gawa sa high-hardness carbide at precision-ground para makakuha ng matatalas na cutting edge, na maaaring mabawasan ang cutting forces at mapabuti ang katumpakan ng machining.

Ang serye ng NNH-2B ay angkop para sa isang malawak na hanay ng mga materyales at mahusay na gumaganap sa mga high-speed at high-hardness application. Ito ay gumaganap nang napakahusay sa machining hardened steel, tool steel, hindi kinakalawang na asero hanggang sa 55HRC. Bukod pa rito, napakabisa rin nito sa precision machining ng mga non-ferrous na metal gaya ng copper alloys.
