4 Flute Flat Head End Mills

Mga Naprosesong Materyales	Cast Iron Nodular Cast Iron		Carbon Steel, Alloy Steel ~750N/mm²		Carbon Steel, Alloy Steel ~30HRC		Pre-Hardened Steel, Quenched at Tempered Steel ~40HRC		Hindi kinakalawang na asero		Pre-Hardened Steel, Quenched at Tempered Steel ~50HRC
diameter (mm)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)	Bilis ng Pag-ikot (min -1 )	Bilis ng Feed (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

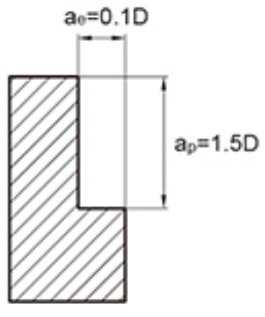

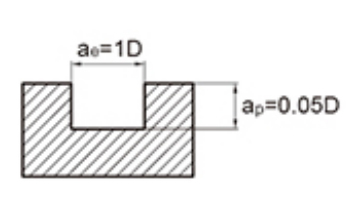

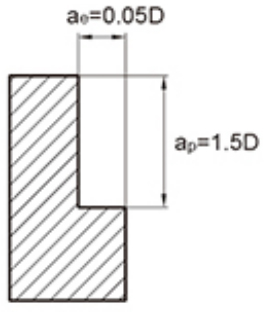

Maximum Cutting Depth
									Diameter ng Tool	Pagputol Lalim ap
									∅1	0.15D
									∅3	0.3D

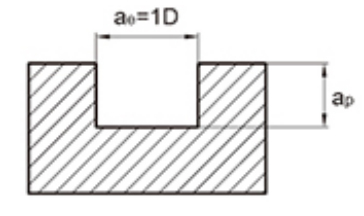

Ipinapakita ng talahanayan sa itaas ang mga karaniwang halaga para sa side milling machining. Kapag nag-cut ng mga grooves gamit ang tool, ang bilis ay dapat na 50%~70% ng talahanayan sa itaas, at ang feed rate ay dapat na 40%~60% bilang karaniwang halaga.
2. Mangyaring gumamit ng mataas na katumpakan na mga tool sa makina at mga tool holder.
3. Mangyaring gumamit ng air cooling o cutting fluid na mas malamang na makagawa ng usok.
4. Inirerekomenda na gumamit ng sequential milling para sa side milling.
Kapag mahina ang higpit ng machine tool at pag-install ng workpiece, maaaring mangyari ang vibration at abnormal na tunog. Sa kasong ito, ang bilis at rate ng feed sa talahanayan sa itaas ay dapat na bawasan taon-sa-taon.
6. Bawasan ang haba ng overhang ng tool hangga't maaari nang walang interference.

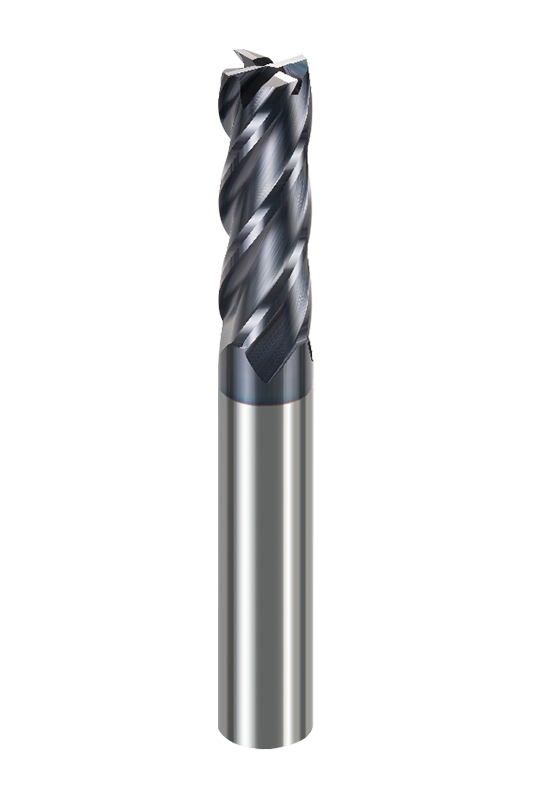

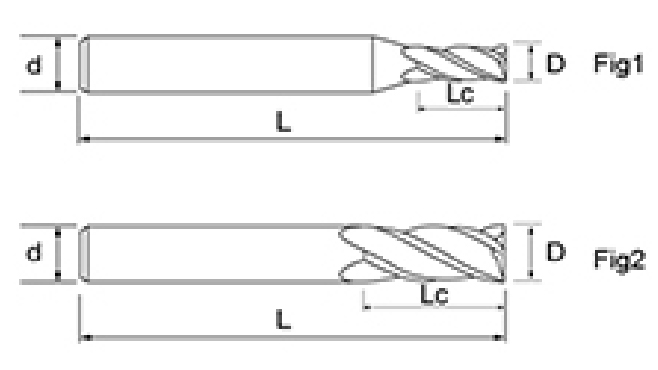

Ang NNC-4T 4 Flute Flat Head End Mills ay may iba't ibang diyametro mula 1 mm hanggang 20 mm, at maaaring itugma sa iba't ibang haba ng blade at kabuuang haba, na tumutulong sa mga processor na madaling gamitin ito sa iba't ibang mga sitwasyon tulad ng makitid na espasyo o malalaking cutting surface. Sa pamamagitan ng pagsasama-sama ng iba't ibang laki ng mga solusyon, ang isang mahusay na balanse ay maaaring makamit sa pagitan ng kahusayan sa pagpoproseso at pagtatapos sa ibabaw, na angkop para sa magkakaibang mga pangangailangan sa produksyon.

Gumagamit ito ng four flute flat head na disenyo na may 35° helix angle. Ang tool rake angle at back angle ay maingat na na-optimize upang epektibong mabawasan ang cutting resistance. Ito ay may mas malawak na hanay ng pangkalahatang pagganap, pare-parehong cutting edge na pamamahagi, at maaaring mapanatili ang mas mababang vibration at mas malinaw na pag-alis ng chip sa panahon ng pagputol, habang tinitiyak pa rin ang matatag na pagganap ng pagputol sa panahon ng high-speed processing.

Sa mga tuntunin ng pagmamanupaktura, ang NNC-4T flute flat head end mill ay gumagamit ng high-precision CNC grinding technology upang matiyak ang matatalim na gilid at mahigpit na kinokontrol na dimensional tolerances. Gumagamit ang surface coating ng pinakabagong chromium-aluminum composite coating, na may mahusay na mataas na temperatura na tigas at katatagan ng oksihenasyon, sa gayon ay nagpapahaba ng buhay ng tool at nagpapabuti sa kalidad ng naprosesong ibabaw.

Ang milling cutter na ito ay angkop para sa pagproseso ng iba't ibang materyales tulad ng carbon steel, alloy steel, mold steel, hindi kinakalawang na asero at cast iron, lalo na para sa mga workpiece na may tigas na hindi hihigit sa 45HRC.
